160 / 250 / 315 mm jungiamojo suvirinimo hidraulinis aparatas, naudojamas vamzdžių suvirinimui Teminis vaizdas

160/250/315 mm sandūrinio lydinio suvirinimo hidraulinis aparatas, naudojamas vamzdžių suvirinimui

Trumpas aprašymas:

1. Vardas:Sandarinis hidraulinis suvirinimo aparatas

2. Modelis:

ZYRD160 (40–160 mm)

ZYRD250 (75–250 mm)

ZYRD315 (90–315 mm)

3. Taikymas:HDPE/PP/PP/PVDF vamzdžiai ir jungiamosios detalės

4. Pakavimas:Faneros dėklai.

5. Garantija:2 metai.

6. Pristatymas:Sandėlyje, greitas pristatymas.

Atsiųskite mums el Siųsti laišką

Produkto detalė

Specifikacija ir procesas

Paraiška ir sertifikatai

Produkto etiketės

Pagrindinė informacija

„CHUANGRONG“ yra integruota akcijų pramonės ir prekybos įmonė, įkurta 2005 m., daugiausia dėmesio skiriantiHDPE vamzdžiai, jungiamosios detalės ir vožtuvai, PPR vamzdžiai, jungiamosios detalės ir vožtuvai, PP suspaudimo jungiamosios detalės ir vožtuvai bei plastikinių vamzdžių suvirinimo mašinų, vamzdžių įrankių, vamzdžių remonto spaustukų pardavimasir taip toliau.

Sandarinis hidraulinis suvirinimo aparatas

Produkto pavadinimas:	Butt Fusion Welder hidraulinis aparatas	Įvesties įtampa:	220VAC
Darbinis diapazonas:	63-160/90-250/160-315	Naudojimas:	Suvirinimo vamzdžiai
Garantija:	Vieneri metai	Sudėtis:	Mašinos korpusas, pjaustytuvas, šildymo plokštė, hidraulinis valdymo blokas, įrankių krepšys

Prekės aprašymas

Savaime išsilyginantis hidraulinis užpakalinis lydymo aparatas, tinkamas vandens, dujų ir kitų skysčių žemo slėgio vamzdžiams suvirinti.Pastatytas pagal tarptautinius stendus (UNI 10565, ISO12176-1).Apima:

- Mašinos korpusas:pastatytas su atraminiu rėmu, keturiais spaustukais ir keturiais spaustukais bei dviem hidrauliniais cilindrais su greitomis nelašančiomis jungtimis.

-Šildymo plokštėsu įmontuotu nepriklausomu termometru darbinei temperatūrai tikrinti ir didelio tikslumo elektroniniu termoreguliatoriumi su skaitmeniniu ekranu ir reguliavimo mygtukais.Kontingento zondo gedimo indikatoriai rodo, ar mašina veikia normaliai, kontingento zondo gedimus ir (arba) vidutinio klimato anomalijas.

-Frezėkad būtų nukreipta į vamzdžių ir (arba) jungiamųjų detalių galvutes.Jame yra saugos mikrojungiklis ir terminis grandinės pertraukiklis.

-Elektrohidraulinė pavarų dėžėapsaugotas nuo susidūrimų ir atmosferinės korozijos plastikine dėžute.Jame yra valdymo svirtis, skirta atidaryti ir uždaryti spaustukus, maksimalaus slėgio ir išleidimo vožtuvai, hidraulinės jungiamosios žarnos su nelašėjančia greita jungtimi ir laikmatis.Įrenginys yra iš anksto nustatytas prijungti elektroninį valdiklį su aukštai temperatūrai atspariu maišeliu, kuris taip pat apsaugo kaitinimo elementą nuo subraižymo.

Režimas gali suvirinti jungiamąsias detales, tokias kaip alkūnės, trišakiai, Y-šakos ir flanšai.

CHUANGRONG turi puikią personalo komandą, turinčią didelę patirtį.Jos principas yra sąžiningumas, profesionalumas ir efektyvumas.Ji užmezgė verslo ryšius su daugiau nei 80 šalių ir zonų santykinėje pramonėje.Tokios kaip JAV, Čilė, Gajana, Jungtiniai Arabų Emyratai, Saudo Arabija, Indonezija, Malaizija, Bangladešas, Mongolija, Rusija, Afrika ir kt.

Kviečiame susisiekti su mumis dėl išsamios informacijos apie gaminius ir profesionalų aptarnavimą.

Prašome siųsti el. laišką adresu:chuangrong@cdchuangrong.com arba Tel.:+ 86-28-84319855

Ankstesnis: PEX vamzdis ir jungiamosios detalės geriamam vandeniui su žalia / balta / mėlyna / oranžine spalva

Kitas: Vamzdžių išspaudimo linija Pe karšto plastiko ekstruzinio suvirinimo pistoleto plastiko gamyba

STANDARTINIAI KOMPONENTAI	160	250	315
STANDARTINIAI KOMPONENTAI	230V	230V	230V
Skersmenų diapazonas [mm]	Æ 40¸160	Æ 75¸250	Æ 90¸315
Medžiagos	Polietilenas PE-HD: PE 80 (MRS 8), PE 100 (MRS 10), polipropilenas PP ir kitos termoplastinės medžiagos
Aplinkos temperatūros diapazonas [° C]	Nuo -5 iki +40 (PE 100: nuo 0 iki +40)
Maitinimas	230VAC 50/60Hz
Didžiausia bendra sunaudota galia [W]	1880 m	3080	4420
Izoliacijos klasė	1: apsauginis laidas
Triukšmo lygis [dB (A)]	L_eq=79,2
Bendras standartinės mašinos svoris [kg]	69	113	176

MAŠINOS KĖbulas
Cilindrų bendra sekcija [cm²]	2 498	5 105	5 890
Matmenys P × G × A [mm]	740'360'370	960'470'470	1090'620'590
Svoris [kg]	27	54	100

FREŽAS
Nominali galia [W]	800	800	1200
Lydusis saugiklis	T5´20 3,15A 250V	F5´20 5A 250V	F5´20 5A 250V
Sukimosi greitis [aps./min.]	109	75	87
Matmenys P × G × A [mm]	375'325'280	440'450'380	600'460'390
Svoris [kg]	9	15	21

ŠILDYMO PLOKŠTELĖ
Didžiausia bendra sugerta galia [W]	800	2000 m	3000
Temperatūros reguliavimas	50¸320°C
Laikas pasiekti darbinę temperatūrą	< 20 min.
Matmenys P × G × A [mm]	410'280'50	470'50'490	470'50'600
Svoris [kg]	3	8	13

ELEKTROHIDRAULINĖ PAVARŲ DĖŽĖ
Nominali galia [W]	370
Slėgio diapazonas [bar]	0 ¸ 150
Hidraulinis tepalas	Klampumo klasė: 46 arba 68 ISO 3448 Rekomenduojami aliejai: TEXACO RANDO HDZ 46, ESSO UNIVIS N 46 SHELL TELLUS T 46
Matmenys P × G × A [mm]	520'300'325
Svoris [kg]	26
Paruoštas dvigubo slėgio suvirinimui (išleidimo slėgio papildomas vožtuvas)

FREŽŲ / ŠILDYMO PLOKŠTELĖS ATRAMAS
Matmenys P × G × A [mm]	290'280'275	380'265'600	590'315'650
Svoris [kg]	4	10	16

9.1.VAMZDŽIO / JUNGTINĖS FUNKCIJOS

Vamzdžio / jungiamosios detalės klasifikacijaSDR, serija(S), vardinis slėgisPN, ir taikomi suvirinimo parametrai priklauso nuo naudojamo vamzdžio / jungiamosios detalės dydžio:

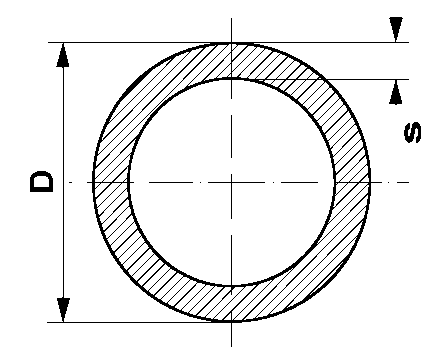

D:Išorinis vamzdžio / jungiamosios detalės skersmuo; s:Vamzdžio / jungiamosios detalės sienelės storis (šiam matavimui naudokite suportą).

Taikomos šios formulės ir santykiai:

Standartinis matmenų santykis

Serija

SDR	41	33	27,6	26	22	21	17,6	17	13,6	11	9	7,4	6
S	20	16	13.3	12,5	10,5	10	8,3	8	6,3	5	4	3,2	2,5

PN (PE 80)	3,2	4	///	5	6	///	///	8	10	12,5	16	20	25

PN (PE 100)	4	5	6	///	///	8	///	10	12,5	16	20	25	32

PN (PP)	2,5	3,2	///	4	///	///	6	///	///	10	12,5	16	20

(Nominalus slėgis esant 20°C)

Pateikiame suvirinimo parametrams apskaičiuoti naudojamų formulių sąrašą ir parametrų lenteles (pagal įvairius reglamentus dėl dažniausiai naudojamų vamzdžių / jungiamųjų detalių skersmenų ir storio).

1 PASTABA: artėjančio slėgio vertėP₁, kuris yra lygiavertis suvirinimo slėgiuiP₅, turi būti nustatytas prie pavarų dėžės ir gaunamas pagalpridedantatitinkama apskaičiuota vertė (arba gauta iš vienos iš čia pateiktų lentelių) iki tempimo slėgio vertės (P_t) matavo oratorius prie mašinos.

UŽRAŠAS 2: Prieš peržiūrėdamas lenteles, oratorius turi įsitikinti, kadtikrasdydis, išmatuotas ties vamzdžiu / jungtimiatitinkaprie vardinių to konkretaus vamzdžio / jungiamosios detalės.Jei ne, ir tik tuo atveju, jei tikrieji vamzdžio / jungiamosios detalės matmenys atitinka nustatytas leistinas nuokrypas, suvirinimo parametrus suvirinimo vadovas turi apskaičiuoti pagal vieną iš čia pateiktų formulių.Šiam matavimui naudokite kaliforą.

3 PASTABA: Minėtos vertės taikomos suvirinimo aplinkai esant 20°C ir tinkamai apsaugotai nuo nepalankių oro sąlygų.

4 PASTABA:Visi skaičiavimai turi būti atliekami mm (vamzdis / armatūraDskersmens irs storis).

Kaip pavyzdį, šalia bendrosios formulės galima rasti komercinio vamzdžio (standartinio matmens) skaičiavimą.

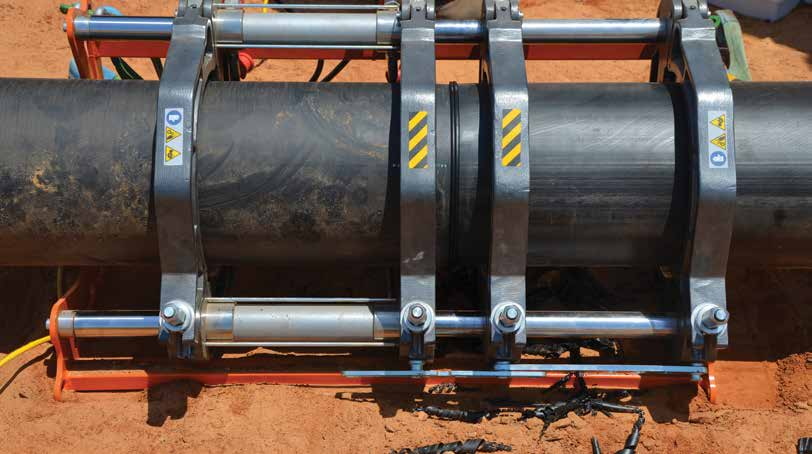

TheZYRD yra vietoje sumontuotas suvirinimo aparatas su šildymo elementu, skirtu vamzdžių ir (arba) jungiamųjų detalių, pagamintų iš polietileno (PE), polipropileno (PP) ir kitų termoplastinių medžiagų, suvirinimui, skirto degioms dujoms, vandeniui ir kitiems slėginiams skysčiams pernešti.

TheZYRD gali suvirinti PE100 „dvigubo slėgio“ metodu.

Naudoti šį suvirinimo aparatą leidžiama tik apmokytiems darbuotojams, turintiems galiojančių taisyklių reikalaujamą kvalifikaciją.
